段ボールの作り方(製造方法)

段ボールの作り方は大きく2つに分けられます。

①段ボールシートを製造する工程
②段ボールシートを使ってケースを製造する工程

今回はこの2つの工程について簡単に書いていきたいと思います。

①段ボールシートの作り方(製造方法)

段ボールシートはどうやって作られているのでしょうか?

段ボールは基本的には3枚の段ボール原紙(ライナー)を
コルゲーター」という機械で貼り合わせてできています。



3枚の段ボール原紙の呼び名は
それぞれ「表ライナー」「中芯」「裏ライナー」と呼ばれます。

コルゲーターには複数の機械組み合わされており
原紙をセットしデーターを入力すると
複数の工程
を自動的に段ボール原紙が通り、
ミリ単位で寸法カットをして
段ボールシートが出来上がります。



※ちなみに、表裏ライナーと中芯を貼る接着剤
コーンスターチ+水」で出来ている
為、
環境や人体に悪影響がありません。

段ボールの厚み

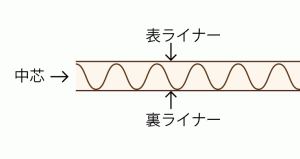

上記の通り、段ボールシートは
波状に成型された紙(中芯)を
表裏の紙(ライナー)で挟んで接着し作られています。

この中芯の波(フルート)の大きさにより主に7種類に分けられます。
多様なシートを作ることができ、内箱、外箱など幅広い用途に対応することが出来ます。

種類 厚み(mm) 外装 内装 個装
Wフルート 8
Aフルート 5
Cフルート 4
Bフルート 3
Eフルート 1.5
Fフルート 1.1
Gフルート 0.9



内容物の重量や美粧性、どこに運ぶかなど
様々な点を考慮し段ボールの厚みを選定していきます。



※段ボール原紙(ライナー)にも種類があり、下記記事で紹介しております。

【参考記事】
段ボールの材質について 段ボール原紙(ライナー)・中芯・厚み

②段ボールケースの作り方(製造方法)

コルゲーターで作られた段ボールシートを使い段ボールケースを作ります。

ダンボールケースには
A式 (上下
観音開き式・ミカン箱)
B
式 (身蓋一体式)
C
式 (身蓋別々)
などの基本形式があり、それぞれ製造する機械も違います。



【参考記事】
段ボールケースの形状について A式/B式/C式/N式など



また、ユーザー要望によりミリ 単位 の加工可能です。

弊社で製造する段ボール箱には基本的に既製はなく、
すべてがオーダー品となります。



段ボールケースの製造工程はほとんどが
【⒈印刷⇒⒉打ち抜き⇒⒊貼り加工(グルア―)】の順番で進行していきます。

⒈【 フレキソ印刷工程 】 (段ボールシートに印刷する)

一般的に1~3色のフレキソ印刷可能で、樹脂で出来た印版をセットします。
インキは水性速乾の フレキソインキを使用します

無地の場合はこの工程が必要ありません。

また、段ボールにフルカラー印刷や箔押し印刷なども可能です。
それについては、下記記事で事例を交えながら詳しく説明しております。

【参考記事】
ダンボールへの印刷はどんな方法がある?特徴とメリットを解説します

⒉【 打ち抜き工程】 (段ボールシートを木型で打ち抜く)

⒈で印刷した段ボールシートをプレス機で打ち抜き加工(トムソン加工)をします。
その打ち抜き加工をするための「型」のことを紙業界では「木型」と表現します。

下記の写真が木型になります。



刃型、抜型と言った方がイメージしやすいかもしれませんね。
地域によっては「ビク型」「トムソン型」と言ったりもします。

紙以外の分野では、同じものでも様々な言い方をしますが、
紙業界に限ると「木型」という呼称が確立されています。



ちなみに、N式形状のケースは抜き打ち工程で製函が終了します。
下記が抜き打ちされた状態の段ボール(ピザ用ケース)です。

【製作事例】オリジナル印刷ピザケース



※木型については下記記事をご参考ください

【参考記事】初期費用の木型とは?

⒊【貼り加工(グルアー) 】

A式形状(ミカン箱)、B式形状(キャラメル箱など)は
最終工程でノリ
を付けて貼り付ける機械を使用します。

形状や数量によっては手作業で貼り加工を行うこともあります。



ちなみに、A式ケース (ミカン箱)の場合は、
スロッター (
切) と貼り加工(グルアー) 連結した
FFG(フレキソフォルダーグルアー)を使用することがほとんどです。

FFGは多くのダンボ ール製造企業が採用しています。
(※弊社も所有しています)
